锅炉双色石英管水位计 价格、图片与选型指南

锅炉双色石英管水位计是工业锅炉上重要的安全附件之一，主要用于直观显示锅炉内部水位高度。它利用石英玻璃管的高透光性和耐高温特性，结合双色滤光片，使汽水相分别呈现红色和绿色，便于操作人员远距离准确判断水位。本文将围绕该产品的图片外观、价格范围及选购要点进行介绍，帮助用户快速了解这一设备。

一、产品概述与外观图片

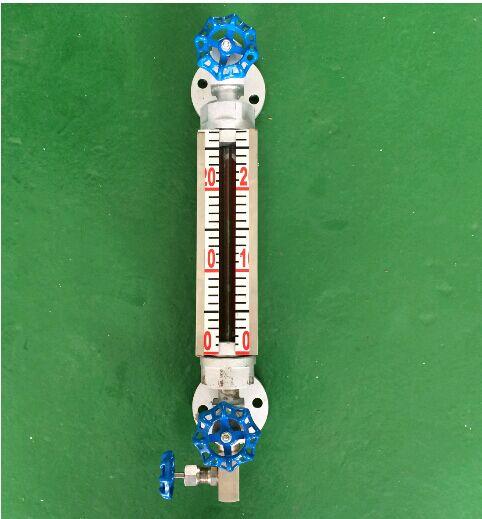

双色石英管水位计通常由石英玻璃管、上下法兰（或螺纹接口）、双色滤光片（红绿玻璃）、照明装置、排污阀及防护罩等部分组成。在仪表侧面，配有光源箱，通过特定角度照射，使蒸汽部分显示红色，水部分显示绿色，对比度强，清晰度高。常见外形有直型、角型等安装方式，结构紧凑，便于在锅炉本体或管道上安装。从产品图片（注：实际采购时可向厂家索取高清图或实物照片）可以看出，其主体为直立的透明石英管，外覆金属保护框架，侧面带有接线盒用于电源接入，底部设有排污口。

二、影响价格的主要因素

双色石英管水位计的价格不是固定的，主要受以下因素影响：

1. 测量范围（中心距）：常见中心距有300mm、350mm、440mm、500mm、600mm等，越大越贵。
2. 压力等级：分为低压（≤1.6MPa）、中压（≤4.0MPa）、高压（≤10MPa以上），高压型材质与密封要求更高，价格显著上升。
3. 连接方式：法兰连接（如DN20、DN25）、螺纹连接（G3/4"、M27×1.5）等，标准不同价格有差异。
4. 材质：碳钢、不锈钢（304/316L）等，不锈钢耐腐蚀性好，价格更高。
5. 附加功能：是否带照明、双色电源、远程信号输出、防爆等。

三、价格参考范围

根据市场行情（仅供参考，具体价格随行就市）：

• 低压小型（中心距300~440mm，碳钢，螺纹连接）：约100~300元/台。
• 中压常规（中心距440~600mm，碳钢/不锈钢，法兰连接）：约300~800元/台。
• 高压或耐高温型（不锈钢，带双色照明及防护，中心距600mm以上）：约800~2000元/台或更高。

注意：以上不含安装附件及运费。建议直接联系生产厂家，提供具体工况参数（压力、温度、中心距、连接标准）获取准确报价和产品图片。

四、选购注意事项

1. 明确锅炉额定压力与温度，选择匹配压力等级的水位计。
2. 确定安装中心距，确保与原有接口一致。
3. 优先选择有特种设备制造许可证（如TS认证）的厂家。
4. 检查石英管是否有气泡、裂纹，密封件是否耐温耐压。
5. 使用中需定期冲洗排污，防止堵塞；冷热交替时注意缓变，避免石英管炸裂。

五、小结

双色石英管水位计结构简单、显示直观，是锅炉安全运行的重要仪表。用户可通过专业仪表网站或厂家获取产品图片及详细参数，并结合自身锅炉工况选择性价比合适的产品。切勿只追求低价而忽略安全性能。采购时务必核对生产资质与售后保障，确保水位计长期可靠工作。
